長江干堤防滲鋼板樁施工技術探討

(長江水利委員會長江工程建設局)

作者簡介;孫昕,男,長江工程建設局 高級工程師 日本援助中國堤防鋼板樁防滲主體工程施工項目經理

摘 要：通過對鋼板檢首次應用于長江堤防介紹入手,筆者從鋼板樁理論計算數量小子實際使用數量的現象入手,分析出主要原因是鋼板樁偏斜造成。提出合理控制超理論鋼板樁數量應注意的問題。對偏斜產生的不利影響、鋼板樁空間狀態的測量,產生偏斜的因素，偏斜的方法和控制等方面進行了分析。最后對鋼板樁運行觀測結果進行了分析

關鍵詞：長江堤防 鋼板樁 施工 技術

1998年夏季，長江流域發生自1954年以來的又一次全流域性大洪水,長江中下游堤防險情不斷,洪災損失嚴重，引起了包括日本在內的國際社會的普遍關注。針對堤基滲流引起的各種險情,日本駐華使館照會外經貿部和水利部,就利用日本政府無償援助資金緊急實施長江堤防鋼板樁加固示范項目提出了建議。

經過充分準備工作后,外經貿部與日方簽署了“中國長江大堤加固計劃”項目的政府換文。根據協議,日本政府將向中國提供14.57億日元限額(約合人民幣1億元)的無償援助。

鋼板樁用于長江干堤防滲,是我國長江堤防防滲首次應用,在實踐中,如何認識鋼板樁打人地層后,空問狀態及其影響的諸多因素,亦是施工技術的關鍵,直接影響到施工質量、合攏成敗、生產成本等方面。

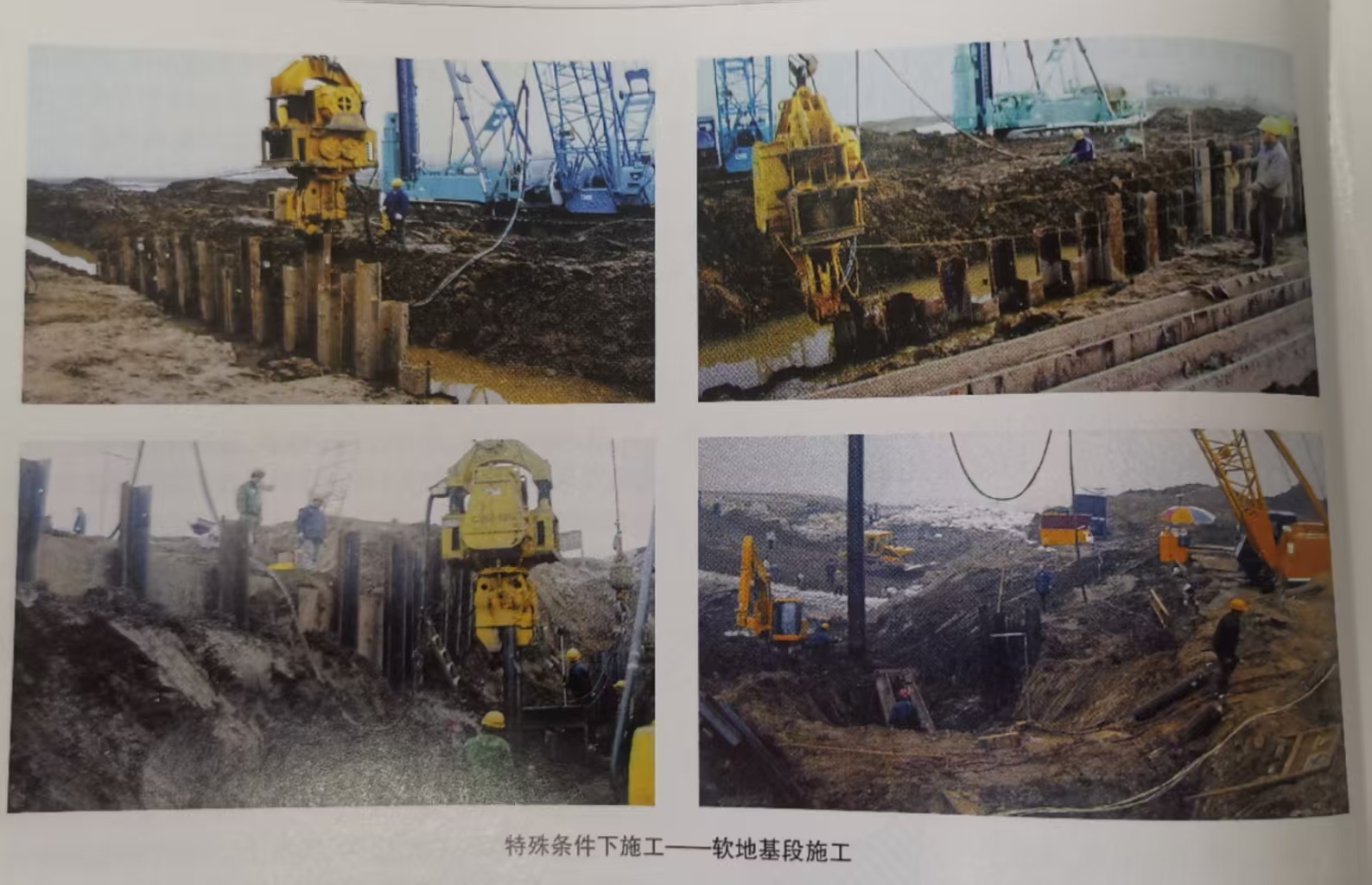

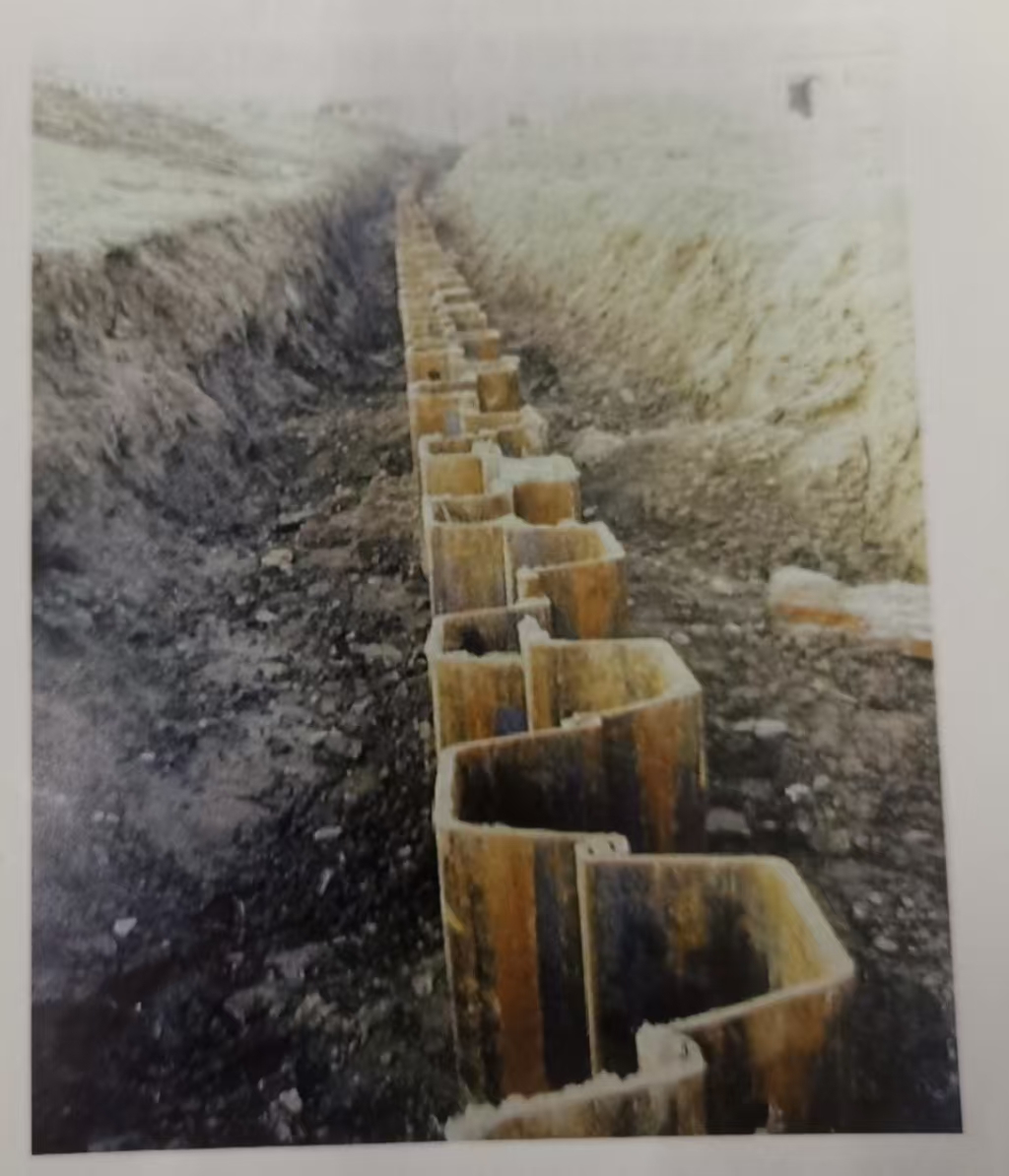

根據截而形狀不同鋼板樁主要分“一”型,“Z”型,“U”型等。此次應用的是FSP-IVA型"U”型鋼板,板厚14-16m，材料為低碳高錳鋼材料、設備主要采用60-90KW電動錘，錘與鋼板采用電動錘液壓夾板聯接,主要設備還有55-80噸履帶吊機,200~300KVA柴油發電機、電器、液壓控制箱等組成。

鋼板打入后的空間狀態,由相互平行和垂直于鋼板防滲墻軸線的參數和繞鋼板樁中心軸線扭轉角度描述(以下統稱為偏斜)。從施工工藝看,相對鋼板樁位置和軸線的傾斜和扭轉是難以避免的,如果注意技術上的控制是完全可以減緩其發展趨勢,降低項目成本。

1 偏斜產生的不利影響

①鋼板樁的總數量增加

如地表水平距離1000m,每根樁相互嵌合后寬度為0.4m,理論計算總量為2500根,其實際往往大于2500根,這主要是偏斜產生的影響。根據客觀影響,實際數與理論數比值應控制在1.006-1.013之間。

②異型鋼板的數量增加

打入鋼板樁的正常傾斜趨勢是向未打入的軸線方向傾斜。一但偏斜達到1%時,為了施工的效率和質量，應插打異型糾斜鋼板樁,該鋼板樁上窄下寬,長20m。該糾斜度一般為1%。異型糾斜鋼板樁造價高,且不能一次性軋制而成,必須進行專業工廠或現場加工制作。因此,控制偏斜減少異型糾斜鋼板樁的使用數量，也是技術控制的難點。

③合攏口鋼板樁施工難度增大

為滿足工期,提高工作效率。往往一個單位工程,一條軸線上有2-3臺機組同時施工,最后進行鋼板樁防滲墻的合攏口連接,使防滲墻連成整體。合攏是否順利可靠，與合攏口附近鋼板樁空間狀態或偏斜度關系密切，筆者實踐中,進行過三次合攏,合攏時間分別為7分鐘、60分鐘、2040分鐘,其差異如此之大,主要與合攏口兩 邊鋼板樁的偏斜程度和對偏斜量準確測量相關。

2 鋼板樁空間狀態的測量

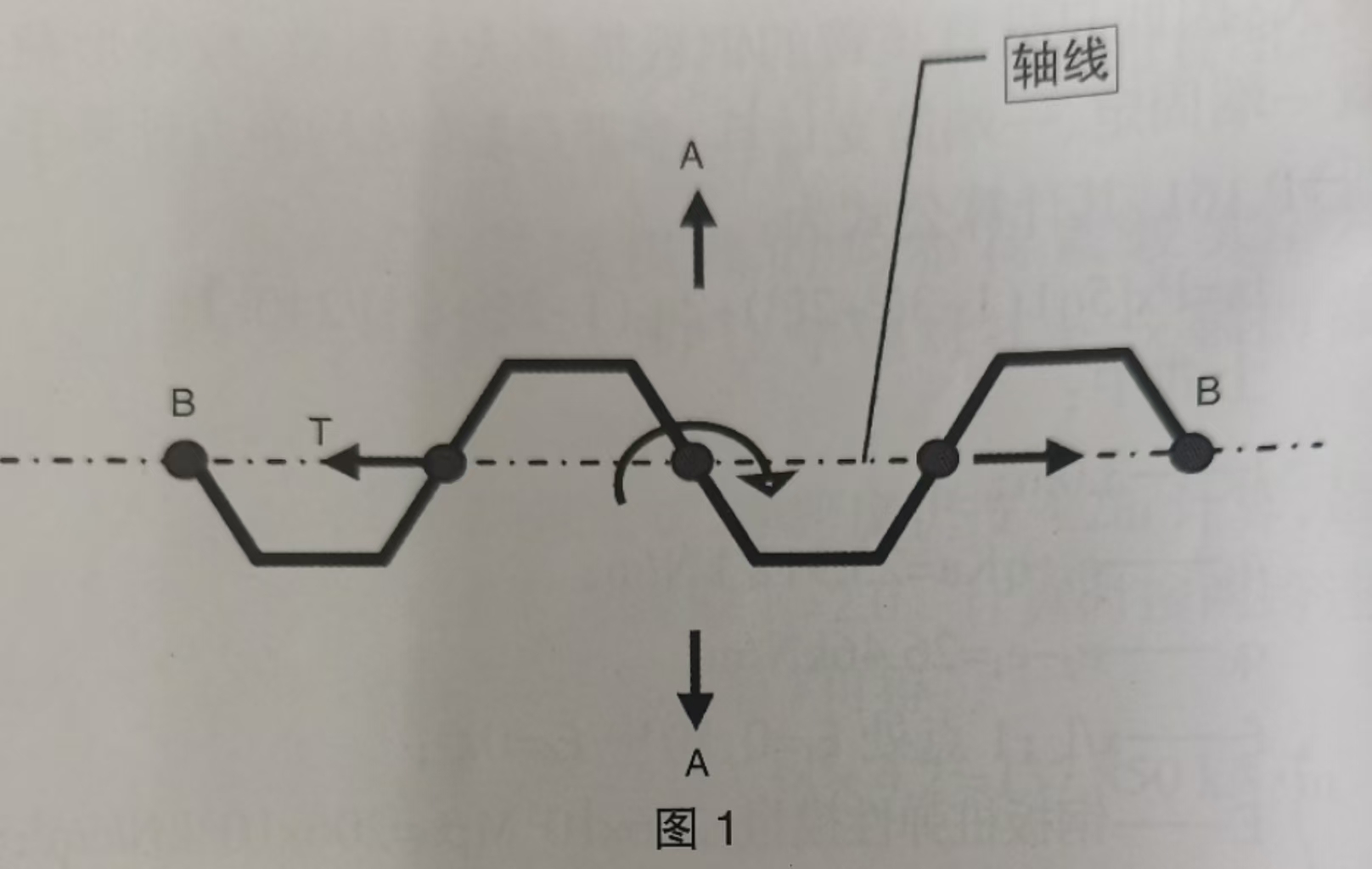

如圖1所示,鋼板樁應控制A-A(法線方向);B-B (軸線方向);和T轉角的三個參數。實際中的鋼板樁插打開始、中間、終了的三級控制一般是通過地表的觀測和測量進行。打入的狀態必須結合測量參數和同類地層插打的難易程度綜合判斷分析。

①A-A;B-B方向的測量:開始吊機自由懸?jiàn)A鋼板樁插人已打入鋼板樁的嵌合槽內,對A-A向和B-B向，同時用重垂線校準垂直度。利用地表施工導架和契塊調整鋼板樁的偏轉角度。在施打的全過程中,隨時檢查校正。鋼板樁上端插打至地表1-2m時,用重垂儀和鋼尺測算兩個方向的偏斜值,如超過指標,拔出調整后打入。

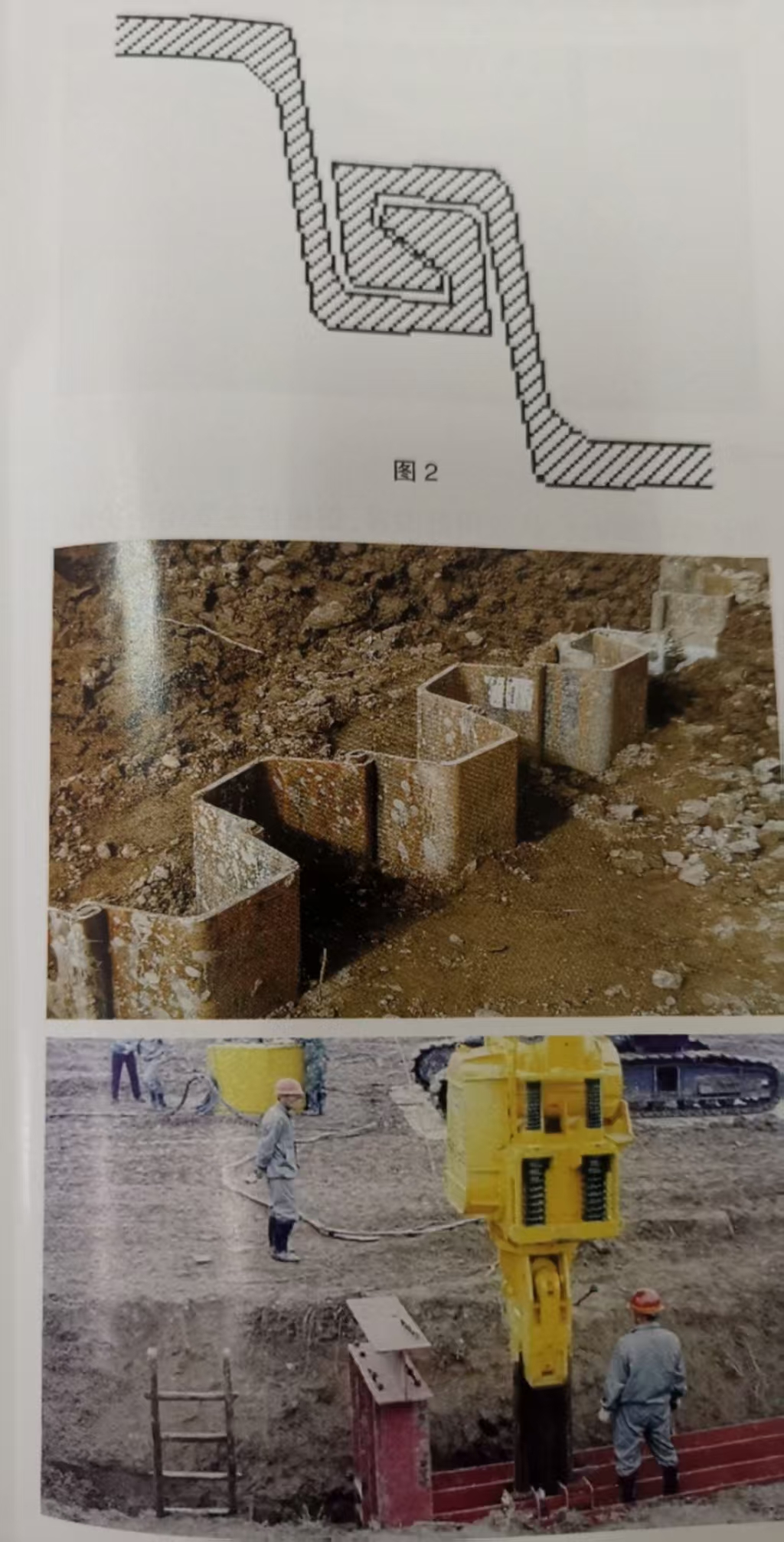

②兩塊鋼板樁嵌合口狀態控制:如圖2所示,為正常相互平行的兩塊鋼板樁的嵌合狀態,嵌合處周?chē)幸欢ㄩg隙。如鋼板樁偏斜,根據偏斜狀態的不同,該間隙會發生變化。如果上部A-A向和B-B向兩個方向已校 準,其問隙可以分析已打人地下鋼板樁的偏斜狀態。

③鋼板樁打人時間分析:通過打人時間的對比分析,可以排除地層、正常嵌合摩擦力、操作方法等影響，當實際打入時間,較正常太長時,說明此鋼板樁打入后空間狀態在惡化,必須采取技術措施。

3 產生偏斜的因素

①地層因素:當打人的過程中,遇到軟、硬互層,且層面與水平的夾角較大(一般>350),在此層位易產生鋼板樁的傾斜,如果遇到較大卵石、塊石,還會發生沿其縫隙偏斜。

②操作因素:主要是打人速度的控制,兩個方向垂直度調整信息傳送的準確、及時,鋼板樁地表定位等方面的影響。對易產生偏斜的地層和部位,如不控制打入速度,會造成偏斜趨勢加快,對后面的施工和糾偏帶來困難,垂直度控制信號員與吊機手,在信息傳送過程,應注意力集中,傳送視線無障礙,手勢明確,達到動態調整。地表導向架,定位塊是控制鋼板樁軸線偏差和糾轉偏差的機具。如導向架測量定位不準或定位塊磨損后不及時修復,就難以控制偏斜,影響施工質量。

③勞動定額管理因素:板樁正確打入的技術要求,應在勞動定額中充分體現,如僅為提高工作效率,盲目提高插打速度,必然使樁的偏斜加大、加快。一般以?xún)筛愋图m斜樁間正常鋼板樁打人的數量衡量,相同客觀條件下,數量越少,說明質量控制越差。因此,勞動定額中,應對異型糾偏鋼板樁使用數量,納人定額管理,通過現場試驗,提出合理的勞動定額管理辦法。

④設備因素:如不考慮地層、操作等條件,鋼板樁插打的主要影響設備是電動振動錘。該設備采用90KW和60KW兩種，在插打阻力較大時,90KW錘工作效率明顯強于 60KW 振動錘,在現場打余留的樁頭,得以充分體現。但施工中如使用90KW錘不當,易造成嚴重的質量問題。大功率錘由于打人能力強,當感覺插打困難時,樁的偏斜程度已十分嚴重了,在現場曾經為其偏斜連續使用過三根異型糾斜鋼板。
