H+Hat 組合型鋼板樁應用于基坑工程的適用性研究

                 桂樹強1 趙海豐1 李順強2

             （1、長江勘測規劃設計研究有限責任公司；2、湖北毅力機械有限公司）

摘要：以某城市建筑基坑工程為例，采用極限平衡法和數值模擬對 H+Hat 組合型鋼板樁在基境工程中的應用進行了計算和分析，之后，從技術經濟性、施工速度、施工復雜程度、造用范圍以及環境影響等方面與樁撐支護方案進行對比研究；對組合型鋼板樁靜壓打樁設備進行了研發。研究表明 H+Hat 組合型鋼板性作為基坑結構應用于城市基坑工程是安全、可行的，可供基坑支護方案比選時參考借鑒。

關鍵詞：基坑 H+Hat組合型鋼板樁 樁撐支護

(2） 鋼板樁機構

1)電氣控制系統

電器控制系統用來由交流220V/50Hz提供電源。電源由靜力壓樁機電氣系統連接。

2)液壓系統

插裝閥塊、液孔單向閥、電磁換新閥,液壓鎖等控制元件和執行元件(液壓油缸)組成。動力由靜力壓樁機提供。

3)底座

底座由底座結構、導向板，龍門面板，托梁等構成,通過銷軸與原來靜力壓樁機連接為一體。用于支承龍門、托梁、支腿,安放電氣控制柜,液壓元件爬梯等。夾具機構的導向依靠導向板定位可在底座內通過壓樁油缸伸縮實現上下滑動。

4)龍門

龍門由龍門架和壓樁油缸組成，壓樁油缸與龍門果通過高強螺栓連接,龍門架通過高強螺栓與底座連接。壓樁油缸通過銷軸與夾具機構的壓樁鉸座連接。

5)夾具機構

夾具機構主要由夾具結構、壓樁鉸座、夾持油江、拔樁油缸、導向、固定夾板、活動夾板 A、活動夾板B組成,如圖9所示。夾持油缸先后推動活動夾板 B、活動夾板A與固定夾板三處夾緊組合鋼板樁，如圖10所示。

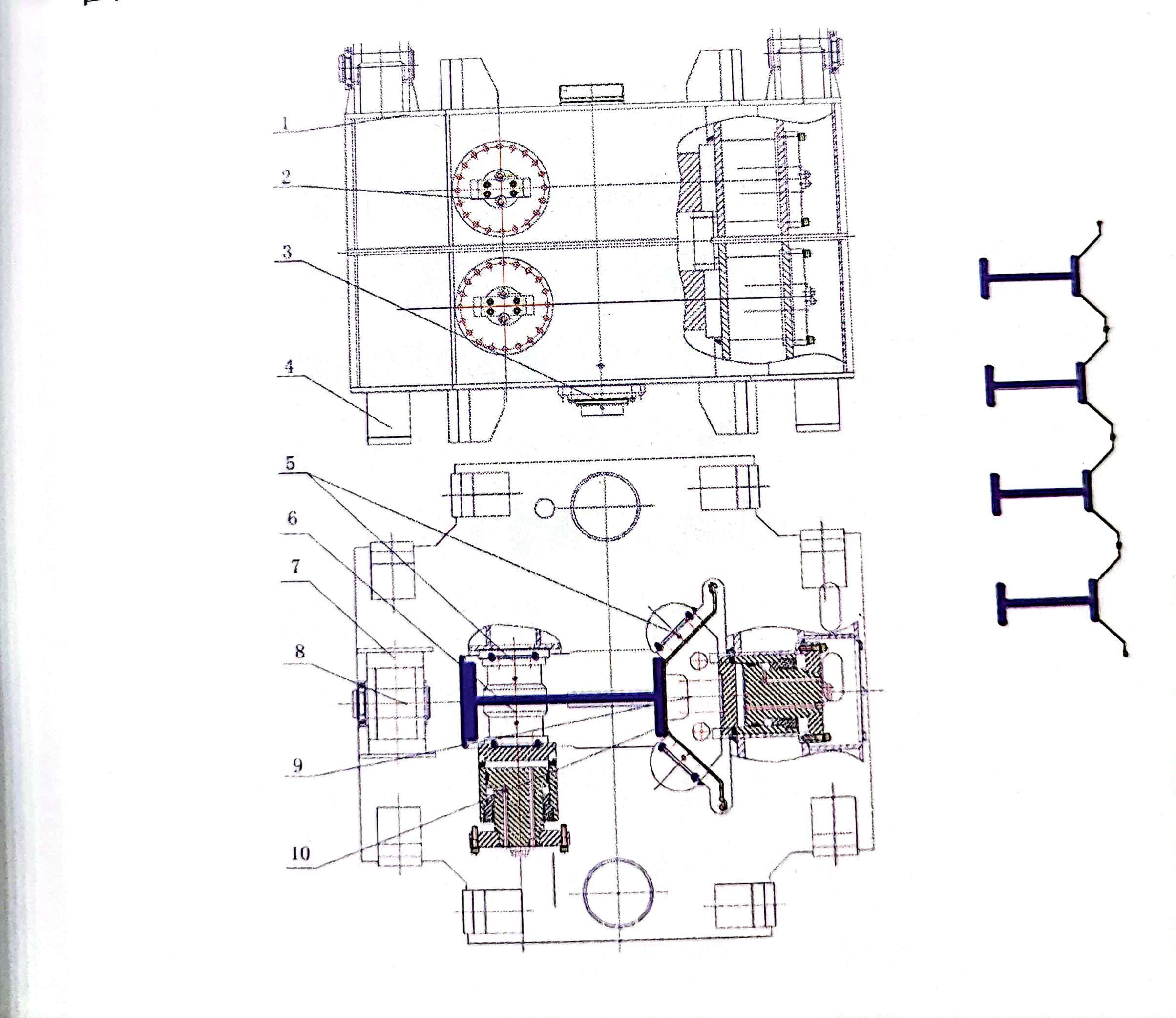

 1. 夾持結構;2.夾持油缸;3.拔樁油缸;4.導向;5.固定夾板;6.夾板A;7.壓樁鉸座;8.壓樁銷軸;9.夾板B;10.組合型鋼板樁

 圖9組合型鋼板樁夾具機構構造圖

圖10組合型鋼板樁夾具位置布置圖

由于夾具機構采用標準化制作，旋轉 180度亦可進行工作,擴大了施工范圍。

6)支腿

該部分主要由支腿結構、支腿油缸、支腿油缸座等組成。支腿結構通過軸與底座連接起來.支腿油缸通過高強螺栓支腿連接起來。支腿油缸通過高強螺栓支腿缸座連接起來。支腿油缸伸出時，可以實現調節鋼板樁底座的水平,保證鋼板豎直。
